一、應用領域

           WHB04B有兩個系列：

            1、 WHB04B-4：支持四軸運動控制.

            2、 WHB04B-6：支持六軸運動控制.

    適合Windows環境下所有Mach3系統的數控機床

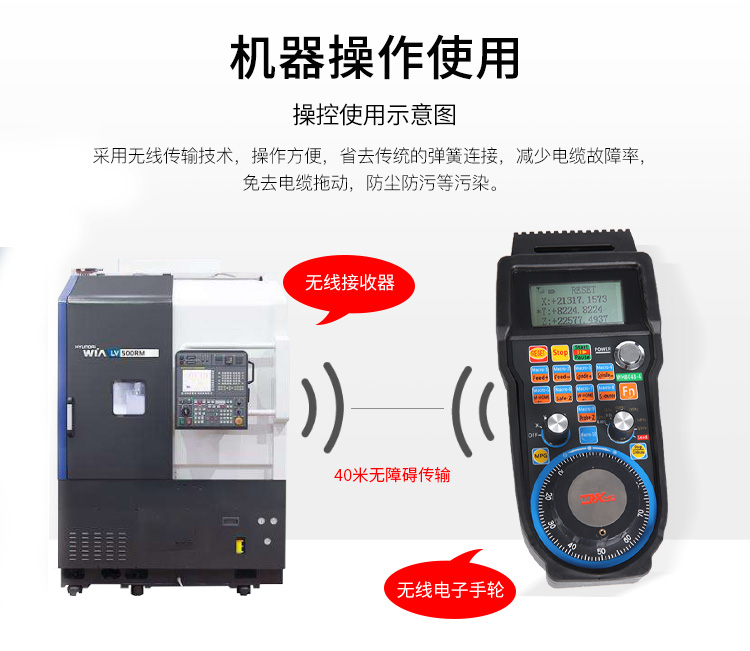

二、使用示意圖

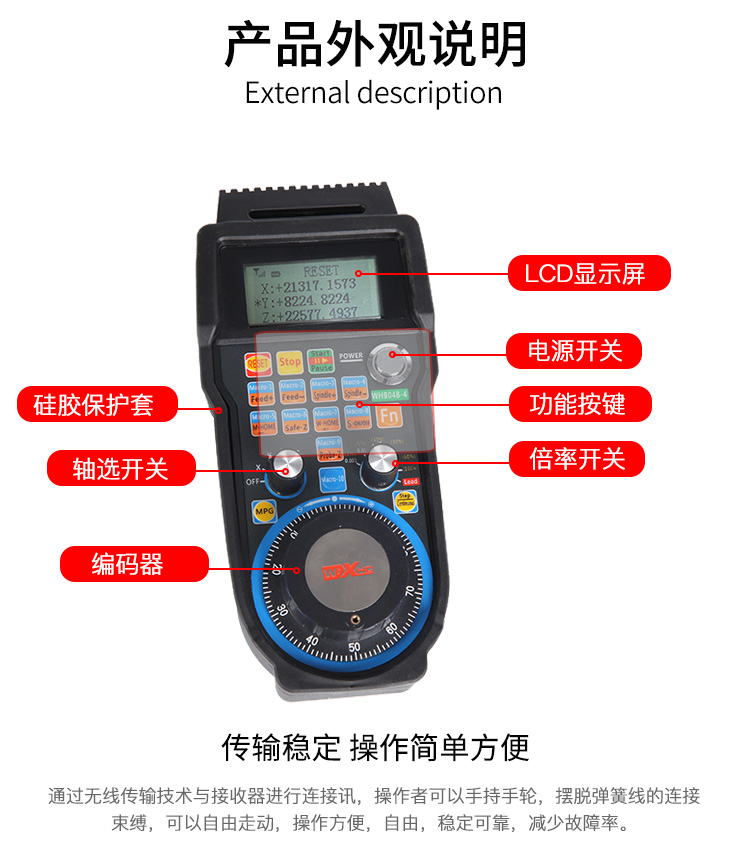

三、產品外觀說明

四、產品特點

1、 采用跳頻傳輸，抗干擾能力強

采用433MHZ，ISM無線FR傳輸技術，發射功率10DB，接受靈敏度-98DB.
具有32個跳頻頻道，每個頻道間隔1MHZ.
智能無線技術，實現自動跳頻，自動節約功耗，自動ID碼學習.
跳頻傳輸技術，同一個房間，能支持32套設備同時使用，互不影響.

2、 LCD顯示屏
可以同時顯示3個軸的坐標值
顯示當前手輪模式：連續模式或者步距模式
點陣LCD帶背光

3 、軸選、倍率波段開關控制
軸選擇波段開關實現電子手輪的關閉以及對應的X Y Z A B C 各軸功能的選擇控制.

4 、支持10個宏代碼按鍵

五、技術參數

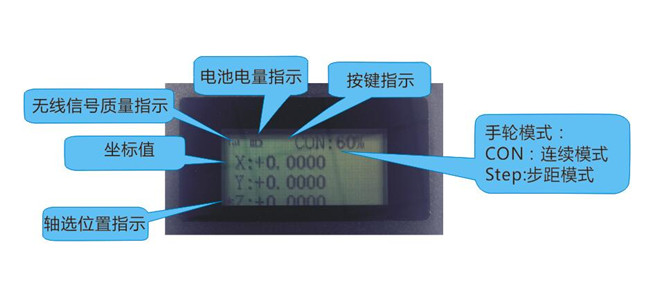

六、LCD顯示說明

七、按鍵功能說明

	復位按鈕		停止按鈕
	開始/暫停按鈕		宏代碼功能1/進給速度+按鈕
	宏代碼功能2/進給速度-按鈕		宏代碼功能3/主軸速度+按鈕
	宏代碼功能4/主軸速度-按鈕		宏代碼功能5/機床原點按鈕
	宏代碼功能6/返回安全Z高度按鈕		宏代碼功能7/工件原點按鈕
	宏代碼功能8/主軸開關按鈕		組合功能鍵
	宏代碼功能9/對刀按鈕		宏代碼功能10按鈕
	連續按鈕		步距按鈕
	軸選擇波段開關		倍率波段開關

八、包裝說明

更多詳細介紹，請到下載中心下載說明書
