無線電子手輪DWGP

型號：DWGP
規格：
市場價：0.00
優惠價：0.00
分享到：

分享到

  • 一鍵分享
  • QQ空間
  • 新浪微博
  • 百度收藏
  • 人人網
  • 騰訊微博
  • 騰訊朋友
  • 百度貼吧
  • 豆瓣網
  • 搜狐微博
  • QQ好友
  • QQ好友
    百度分享

  •

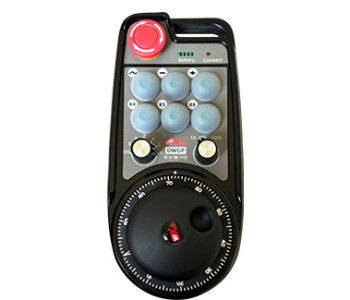

    無線電子手輪是用于數控機床手動引導、定位、對刀等操作。該產品采用
    無線傳輸技術，省去了傳統的彈簧線連接，減少因電纜引起的設備故障，免去
    電纜拖動，粘上油污等缺點，操作更方便。廣泛適用于龍門加工中心、龍門立
    式車床、數控齒輪加工機床等數控機床，并且可以適配市面上多種數控系統，
    比如西門子、三菱、發那科、新代等數控系統品牌。


    1.采用433MHZ無線通訊技術，無線操作距離80米；
    2.采用自動跳頻功能，同時使用32套無線遙控器，互不影響；
    3.支持急停按鈕，并且手輪關機后，操作急停按鈕依然有效；
    4.支持6個自定義按鈕，開關量IO信號輸出；
    5.支持6軸控制，可定制7-12軸控制；
    6.支持3檔倍率控制，可定制4檔倍率控制；
    7.支持使能按鈕功能，可以輸出開關量IO信號，也可以控制軸選、倍率和編碼器；
    8.支持軸選和倍率通過軟件進行修改編碼類型；
    9.支持脈沖編碼器，規格100脈沖/圈；
    10.支持標準Type-C充電，5V-2A充電規格，內置電池規格14500/1100mAh。

    手持端工作電壓電流  3.7V/16mA
    充電電池規格
    3.7V/14500/1100mAh
    手持端低電壓報警范圍
    <3.35V
    接收器電源電壓
    DC5V-24V/1A
    接收器急停輸出負載范圍 AC125V-1A/DC30V-2A
    接收器使能輸出負載范圍  AC125V-1A/DC30V-2A
    接收器自定義按鈕輸出負載范圍  DC24V/50mA
    接收器軸選輸出負載范圍 DC24V/50mA
    接收器倍率輸出負載范圍  DC24V/50mA
    手持端發射功率  15dBm
    接收器接收靈敏度
    -100dBm
    無線通訊頻率 433MHz頻段
    無線通訊距離  無障礙距離80米
    工作溫度  -25℃<X<55℃
    防摔高度  1（米）
    自定義按鈕數量
    6（個）
    產品重量  517.5（g）
    產品尺寸 185*87*68（mm）




    注釋?zhuān)?/span>
    ①急停按鈕：
     按下急停按鈕，接收器上2組急停IO輸出斷開，并且手輪所有功能都無效。
    釋放急停，接收器上急停IO輸出閉合，手輪所有功能恢復；并且在手輪關閉
    電源后，按下急停按鈕，接收器的急停IO輸出依然生效。
    ②使能按鈕：
     按下兩側任意一個使能按鈕，接收器上2組使能IO輸出導通，松開使能按
    鈕，使能IO輸出斷開；并且在切換軸選倍率，以及搖動手輪之前，需要按住
    使能按鈕才有效；此功能可以通過配置軟件取消。

    ③軸選開關（電源開關）：
     按住使能按鈕，切換軸選開關可以切換手輪控制的移動軸。將此開關從
    OFF檔切換到任意軸，手輪電源開機。

    ④脈沖編碼器：
     按住使能按鈕，搖動脈沖編碼器，發出脈沖信號，控制機器軸移動。

    ⑤電量燈：
     手輪電量顯示，全亮代表電量滿，全滅代表未開機或者沒有電，左邊第
    一格電量閃爍，代表電量過低，請及時充電。

    ⑥信號燈：
     信號燈亮，代表正在操作手輪，并且信號正常；信號燈不亮代表當前沒
    有操作，或者正在操作，但是無線信號未連接。

    ⑦自定義按鈕：
     6個自定義按鈕，每個按鈕對應接收器上一個IO輸出點。
    ⑧倍率開關：
     按住使能按鈕，切換倍率開關，可以切換手輪控制的倍率。
    ⑨充電口：
     內置充電電池，使用Type-C規格充電器充電，充電電壓5V，充電電流
    1A-2A；充電時長3-5小時。 充電時，電量燈閃爍，表示正在充電，充滿后，
    電量顯示滿格，不閃爍。




    產品安裝步驟：
    1.將接收器通過背面的卡扣安裝在電柜里，或者通過接收器四個角的螺絲孔
    將其安裝在電柜里。
     2.參考我們的接收器接線圖，對照你的現場設備，將設備通過線纜和接收器
    連接。
     3.接收器固定好后，必須將接收器配備的天線接好，并且將天線外端安裝或
    者放置在電柜外部，建議放在電柜頂部信號效果最好，禁止將天線不接，或者將
    天線放在電柜內部，可能會導致信號無法使用。
     4.最后打開手輪電源開關，就可以進行手輪遙控機器操作了。

    接收器安裝尺寸：


    接收器接線參考圖：


    1.機器通電，接收器通電，接收器工作指示燈閃亮，無線電子手輪安裝好電
    池，緊固好電池蓋，打開無線電子手輪電源開關，手輪電量燈亮；
    2.選中坐標軸：按住使能按鈕，切換軸選開關，選中你要操作的軸；
    3.選中倍率：按住使能按鈕，切換倍率開關，選中你需要的倍率檔；
    4.移動軸：按住使能按鈕，選中軸選開關，選中倍率開關，然后轉動脈沖編
    碼器，順時針轉動正向移動軸，逆時針轉動負向移動軸；
    5.按住任意自定義按鈕，接收器對應按鈕IO輸出打開，松開按鈕輸出關閉；
    6.按下急停按鈕，接收器對應急停IO輸出斷開，手輪功能失效，釋放急停按
    鈕，急停IO輸出閉合，手輪功能恢復；
    7.一段時間不操作手輪，手輪自動進入休眠待機，降低電耗，再次使用時，
    可以通過按下使能按鈕激活手輪；
    8.長時間不使用手輪，建議將手輪軸選切到OFF檔位，關閉手輪電源，延長
    電池使用時間。


    ①：DWGP代表外觀款式
    ②：脈沖輸出參數：
     01：表示脈沖輸出信號為A、B；脈沖電壓5V；脈沖數量100PPR；
     02：表示脈沖輸出信號為A、B；脈沖電壓12V；脈沖數量25PPR;
     03：表示脈沖輸出信號為A、B、A-、B-；脈沖電壓5V；脈沖數量100PPR；
     04：表示低電平NPN開路輸出，脈沖輸出信號為A、B；脈沖數量100PPR；
     05：表示高電平PNP源極輸出，脈沖輸出信號為A、B；脈沖數量100PPR；
    ③：代表軸選開關軸數，6代表6軸，7代表7軸，以此類推；
    ④：代表軸選開關信號類型，A代表點對點輸出信號，B代表編碼輸出信號；
    ⑤：代表倍率開關信號類型，A代表點對點輸出信號，B代表編碼輸出信號；
    ⑥：代表自定義按鈕數量，6代表6個自定義按鈕；
    ⑦：代表系統手輪供電電源，05代表5V供電，24代表24V供電。

    故障情形 可能發生原因 故障排除方法
    轉動OFF開關，
    無法開機，
    電源燈不亮
    1.手輪未安裝電池
     或電池安裝異常
    2.電池電量不足
    3.手輪故障

    1.檢查手輪電池安裝情況
    2.給手輪充電
    3.聯系廠家返廠檢修

    手輪開機，
    操作無反應，
    操作時，手輪信號燈不亮
    1.接收器沒通電
    2.接收器天線沒安裝
    3.遙控器與機器距離過遠
    4.環境干擾
    5.手輪操作時沒有按住使能
    按鈕

    1.檢查接收器通電情況
    2.安裝接收器天線，并將天
    線外端安裝在電柜外面固定
    3.在正常距離下操作
    4.①優化電柜布線，接收器
    天線走線盡量遠離220V及以
    上線路②接收器電源盡量使
    用獨立開關電源供電，并且
    電源線增加電源隔離模塊和
    磁環，增加抗干擾能力

    手輪開機，
    電量燈閃爍

    1.電池電量不足
    2.電池安裝異?；蚪佑|不良
    1.給手輪充電
    2.檢查電池安裝情況，以及
    電池倉內兩端金屬片是否干
    凈無異物，對其進行清潔

    手輪按下按鈕，
    或轉動開關，
    或搖脈沖編碼器
    無反應
    1.開關/按鈕/脈沖編碼器
    損壞故障
    2.接收器損壞故障
    1.觀察轉動開關或按下按鈕
    或搖動脈沖編碼器時，手輪
    的信號燈是否閃亮，不亮代
    表開關或按鈕或編碼器故障，
    返廠維修；亮代表正常，檢
    查接收器接線是否正確
    2.返廠維修

    接收器通電后，
    接收器上無燈亮

    1.電源異常
    2.電源接線錯誤
    3.接收器故障

    1.檢查電源是否有電壓，
    電壓大小是否符合要求
    2.檢查電源正負極是否接反
    3.返廠維修

    1.請?jiān)诔爻?，干燥的環境下使用，延長使用壽命；
    2.請避免淋雨、水泡等異常環境使用，延長使用壽命；
    3.請保持手輪外觀清潔，延長使用壽命；
    4.請避免擠壓、摔落、磕碰等，防止手輪內部精密配件損壞或產生精度誤差；
    5.長時間不使用，請將手輪存儲在干凈并且安全的地方；
    6.存儲和運輸時應注意防潮防震。
    1.請使用人員使用前詳細閱讀使用說明，禁止非專業人員操作；
    2.電量過低時請及時充電，避免電量不足導致手輪無法操作而發生錯誤；
    3.如需維修，請聯系廠家，如果因?yàn)樽孕芯S修導致的損壞，廠家將不提供質保。
